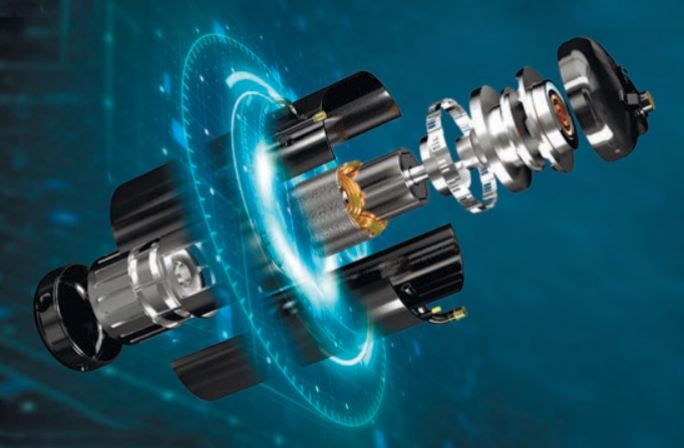

Новейшие шестиполюсные роторы
в компрессорах Hitachi
и Mitsubishi Electric

В роторе двигателя новых компрессоров используется шестиполюсный неодимовый магнит с более мощным магнитным полем. Обновленная конструкция и форма обеспечивают стабильный крутящий момент на всех скоростях вращения.

Концентрированная обмотка статора с увеличенным числом витков создает высокое индукционное напряжение (для уменьшения силы тока) и увеличивает эффективность мотора на низких скоростях вращения.

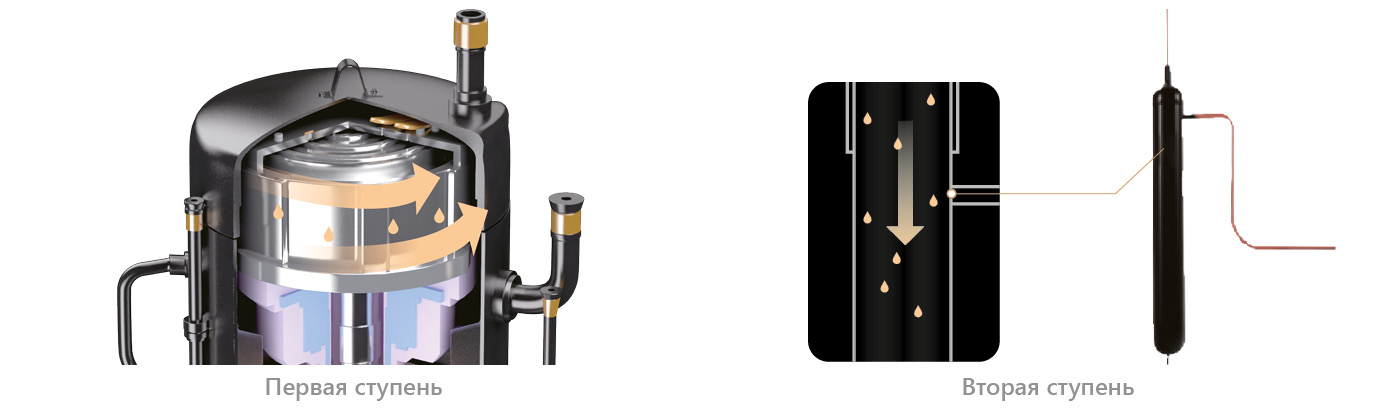

Технология двухступенчатой сепарации масла

Все VRF-системы Hisense оборудованы двухступенчатой системой сепарации масла. Первая ступень реализована путем отделения масла в камере высокого давления компрессора, лишь малая часть масла попадает в трубопровод. На второй стадии масло отделяется от хладагента в высокоэффективном сепараторе увеличенного объема, эффективность которого составляет 99 %.

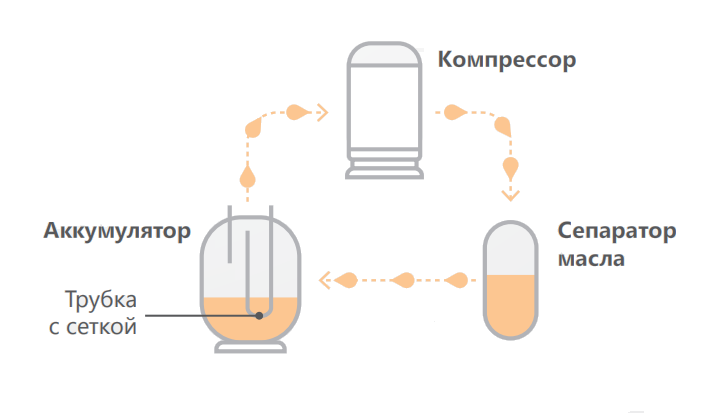

Возврат масла



Система определяет уровень масла в компрессоре в режиме реального времени. При необходимости запускается процесс возврата масла. Клапаны внутренних блоков открываются на 100%, и поток жидкого хладагента вымывает остатки масла, возвращая его в компрессор.

Система автоматически распределяет масло между компрессорами различных наружных блоков одной системы, поэтому маслоуравнивающая линия не требуется.

Процесс сбора масла длится не более 59 секунд и не влияет на температуру воздуха в помещениях в режиме охлаждения. В зимнее время в режиме обогрева данная процедура происходит без переключения в режим охлаждения, что гарантирует стабильную теплопроизводительность системы.

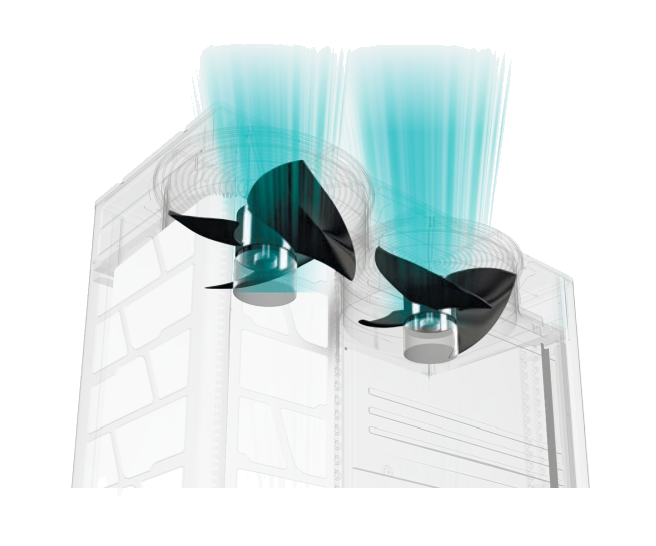

Прецизионная точность работы
DC-инверторного вентилятора
наружного блока

DC-инверторный двигатель вентилятора плавно изменяет скорость вращения крыльчатки, что позволяет добиться оптимальных акустических характеристик наружного блока и повышает его эффективность при работе с любыми нагрузками и при любых температурах окружающего воздуха в пределах заявленного рабочего диапазона.

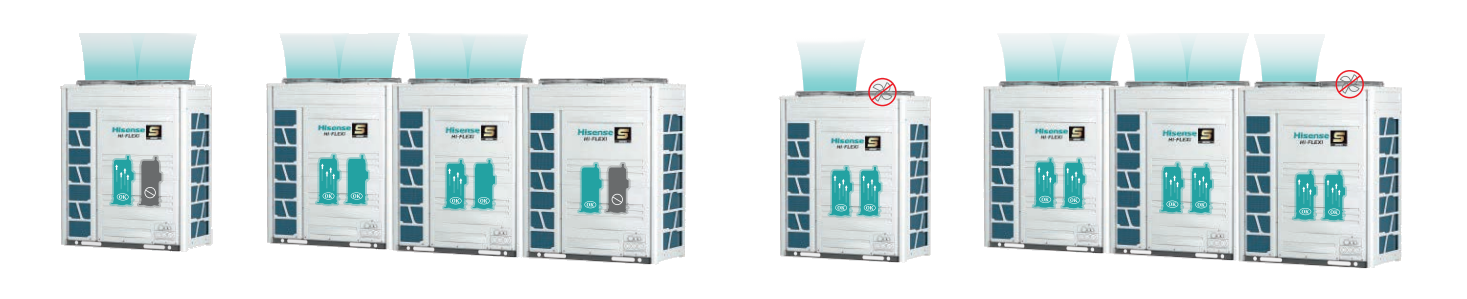

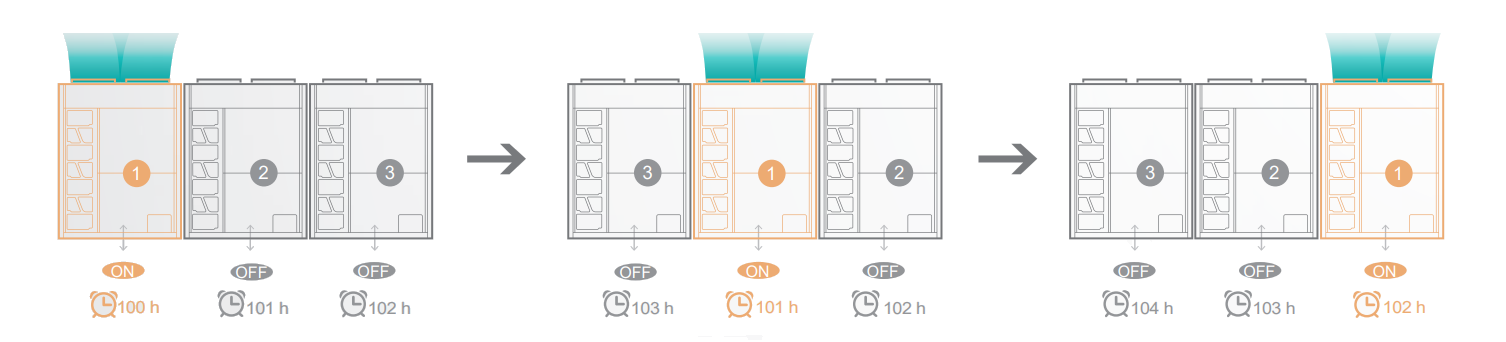

Режим ротации и резервирования

Распределение моточасов наработки при частичной нагрузке равномерно распределяется между наружными блоками при организации многомодульной системы чтобы предотвратить перегрузку какого-либо блока, что существенно повышает надёжность всей системы.

В одномодульной системе, оснащенной двумя компрессорами, в случае выхода из строя одного из компрессоров, другой может обеспечить аварийную работу. В комбинированных модулях, если компрессор в одном модуле выходит из строя, другие модули поддерживают аварийную работу. Аналогичный алгоритм применяется и к вентиляторам наружных блоков.

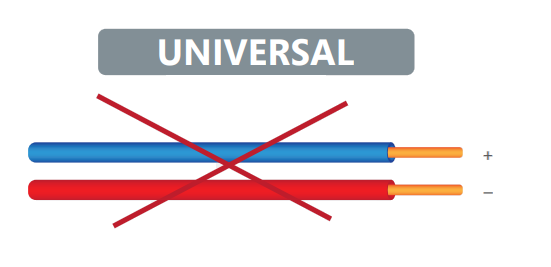

Неполярная сигнальная линия — универсальная система подключения

Ошибка полярности — одна из самых частых проблем при пуске систем с полярной сигнальной линией.

Неполярная система существенно упрощает и ускоряет монтаж и пусконаладку VRF-систем HISENSE серий Hi-Flexi и Hi-Smart.

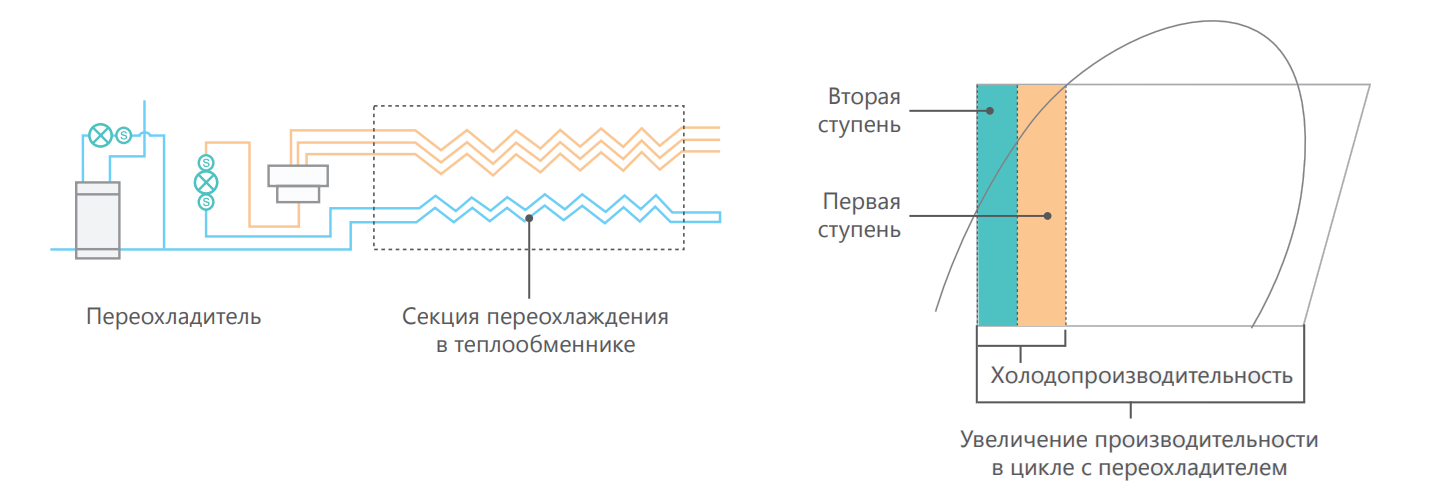

Технология двухступенчатого переохлаждения

Дополнительная секция теплообменника наружного блока VRF-систем HISENSE разработана для реализации первой стадии переохлаждения. На второй стадии применяется пластинчатый переохладитель. Эта система позволяет получать более высокое значение переохлаждения, стабильное производство жидкого хладагента и увеличенную холодопроизводительность системы. Благодаря двухступенчатому переохлаждению и уменьшению температуры снижаются потери давления хладагента в подающем трубопроводе, достигается более стабильная работа ЭРВ, увеличивается протяженность трубопроводов, увеличивается сезонная энергоэффективность системы.

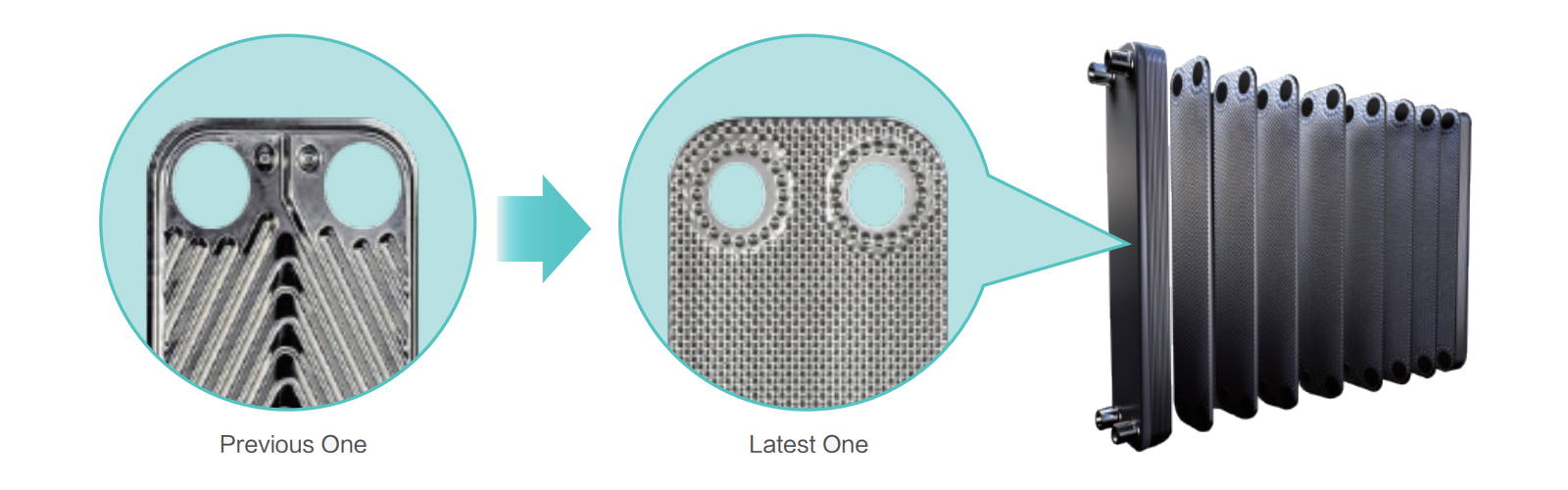

Пластинчатый теплообменник переохладителя хладагента

Вторая ступень переохладителя реализована на базе пластинчатого теплообменника улучшенной конструкции. Его эффективность до 35% выше по сравнению с аналогичными решениями благодаря особой форме пластин и увеличенной площади контакта теплоносителя.

Работа в режиме охлаждения до -25 °С

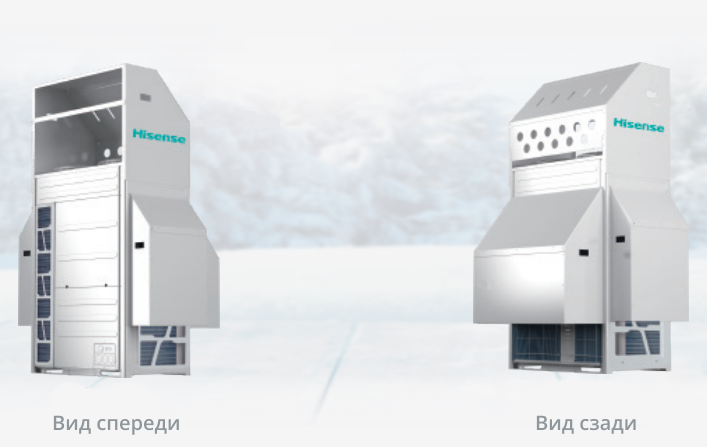

Наружные блоки VRF-систем серий SXA и S HEAT RECOVERY способны работать в режиме охлаждения при окружающей температуре до -25 °С. Для этого блоки оснащаются специальными панелями, которые защищают теплообменник конденсатора от чрезмерного обдува холодным ветром, поддерживая давление конденсации на необходимом уровне. Для использования данной функции необходимо произвести дополнительную настройку наружного блока.

При этом производительность постоянно включенных внутренних блоков должна составлять более 30 % производительности наружного блока.

Оборудование успешно прошло тестирование в испытательных лабораториях Hisense

Автоматическая адресация внутренних блоков

Процесс установки адресов внутренних блоков происходит автоматически. При необходимости адрес внутреннего блока можно выставить вручную или при помощи проводного пульта. На плате управления всех внутренних блоков присутствуют DIP-переключатели для установки адреса.

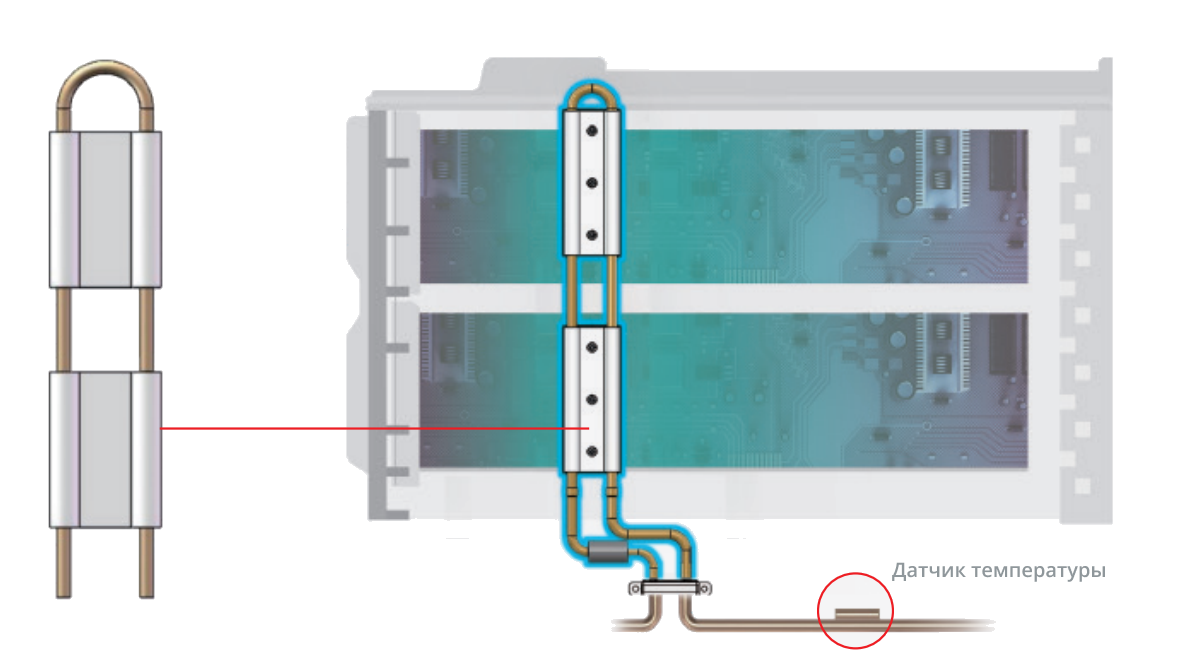

Радиатор охлаждения платы инвертора

В наружных блоках серии SXA используется технология фреонового охлаждения плат инвертора для стабильной работы при любых температурах окружающего воздуха. Данная технология до 20% эффективнее по сравнению с технологией воздушного охлаждения.

Труба с хладагентом со всех сторон касается именно радиатора охлаждения плат, что обеспечивает наиболее эффективный теплообмен. Наличие температурного датчика и отдельного ЭРВ позволяет точно поддерживать температуру компонентов платы, а не просто охлаждать электробокс, как в прочих VRF-системах. Применение этой технологии позволяет избежать образования конденсата внутри электробокса.

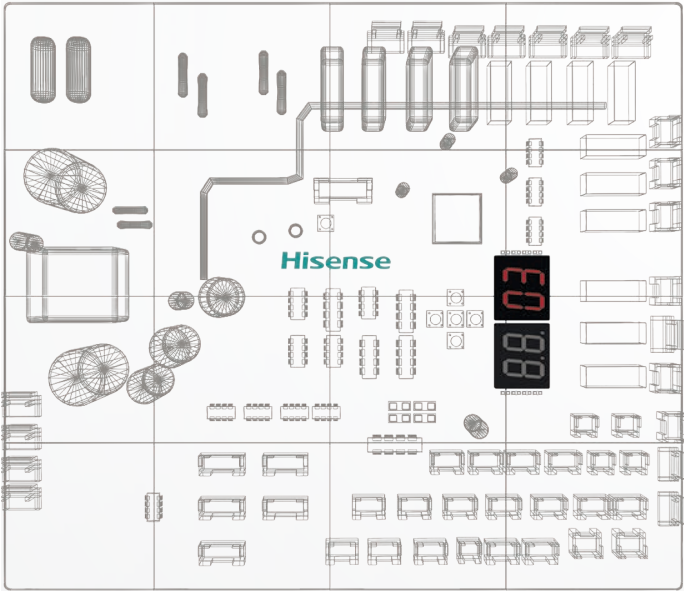

Удобная система самодиагностики

Компьютерная система самодиагностики, включающая в себя более 55 стандартизированных кодов ошибок, которые система выдает при возникновении любых неисправностей. Система сохраняет лог ошибок, что упрощает процесс продолжительной эксплуатации систем. При необходимости лог работы системы можно сохранить для отправки на изучение на фабрику.

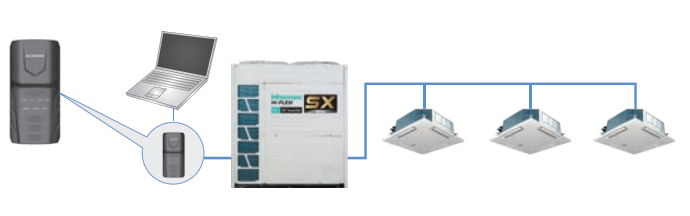

С помощью прибора Service Checker можно подключиться в линию Hi-Net и получить отчет о текущем состоянии системы и всех ее блоков. Данный прибор — незаменимый инструмент для быстрой и качественной диагностики и настройки мультизональной системы Hisense.

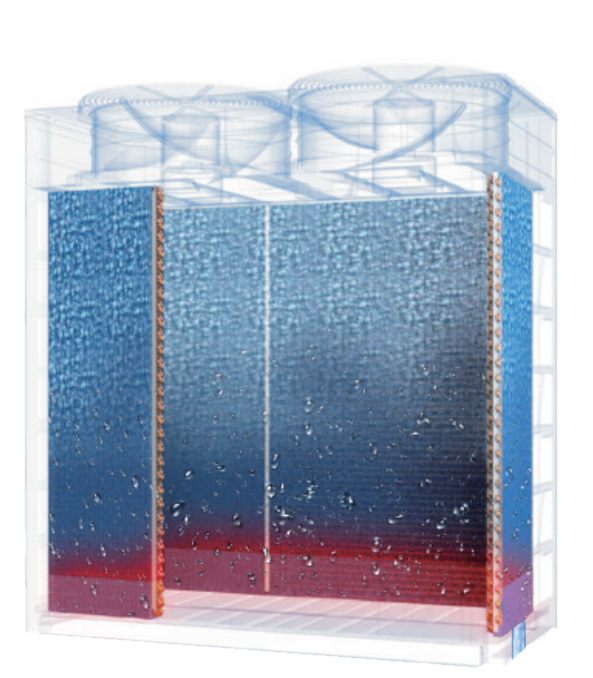

Технология Anti-frost bottom

Уникальная система оттайки теплообменника в режиме работы системы на оборгев Anti-frost bottom исключает образование ледяной шубы, которая может повредить блок. Режим разморозки основывается на показаниях датчиков и запускается только по необходимости. Это позволяет достичь максимального комфорта при отоплении помещения.

Уникальная конструкция теплообменника обеспечивает эффективное удаление наледи в его нижней части

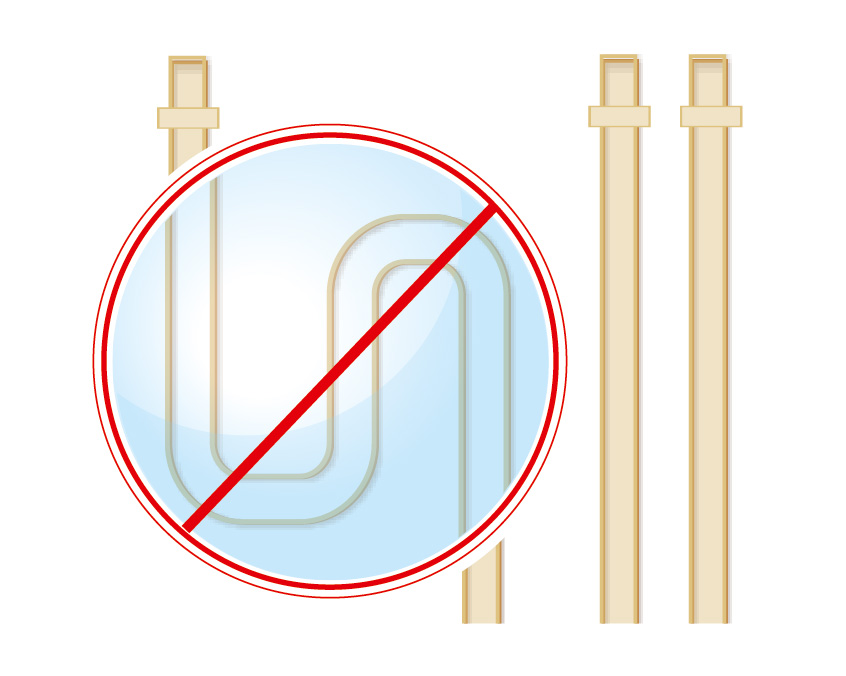

Отсутствие маслоподъёмных петель

Системы Hisense серий SXA, S Heat Recovery не требуют установки маслоподъёмных петель.

Подобное преимущество не только позволяет уменьшить количество паек (потенциальных мест утечки хладагента), но и существенно экономит место в области прохождения вертикального участка трубопровода.

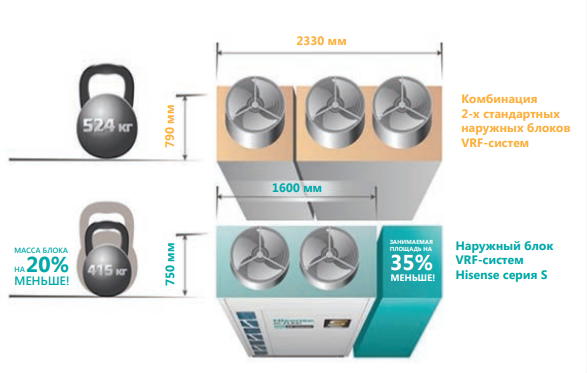

Мощный наружный блок в ассортименте

Компактные габариты корпуса Hisense серии SXA и S Heat Recovery позволяют заменять решения с использованием двух наружных блоков и использовать один наружный блок производительностью до 80 кВт.

Подобное решение позволяет снизить затраты на размещение оборудования и минимизировать число гидравлических и электрических подключений.

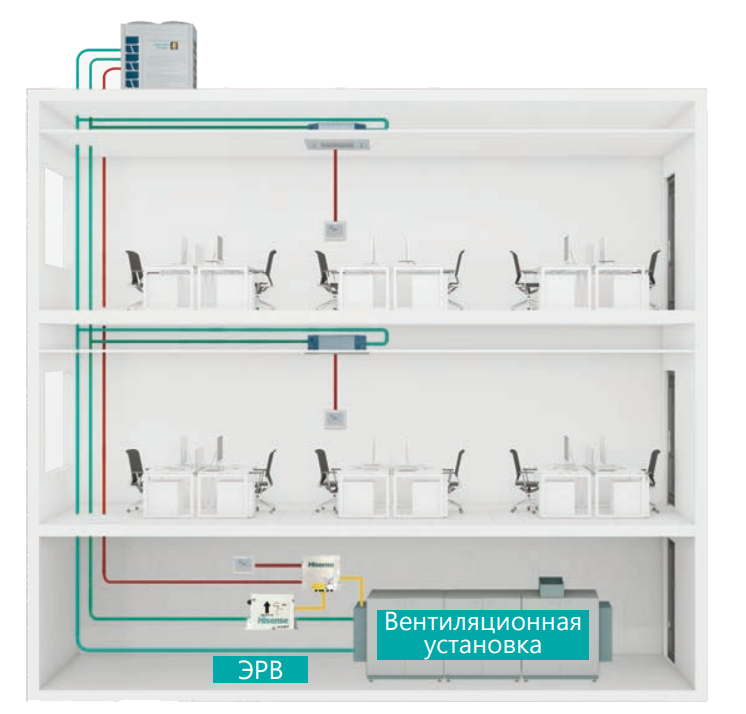

Использование наружного блока VRF-системы в качестве ККБ
для охлаждения приточного воздуха

Любой блок любой серии VRF-систем Hisense может быть подключен к испарителю вентиляционной установки и работать как ККБ с инверторным компрессором. Данное решение позволяет точно поддерживать температуру приточного воздуха в канале вне зависимости от изменений температуры уличного воздуха. Это позволит избежать обмерзания теплообменника при охлаждении воздуха до температур, близких к точке росы, и не позволит переохладить приточный воздух, так как инверторный наружный блок будет менять производительность, подстраиваясь под текущие условия эксплуатации.

Подключение наружного блока к испарителю происходит через электронный расширительный вентиль, а управление температурой может осуществляться с проводного пульта, который поставляется в комплекте с контроллером фреоновых секций, либо с помощью внешнего управляющего сигнала, идущего от щита управления вентиляционной установкой. Вместе с вентиляционными установками к наружному блоку можно подключить и любые внутренние блоки мультизональной системы Hisense. Таким образом, подобное решение позволяет обеспечить холодом всех потребителей, минимизировать количество внешних блоков и организовать систему центрального управления.
